YARN CUTTER (HDYC-2000)

HDI
HAPDONG INDUSTRY

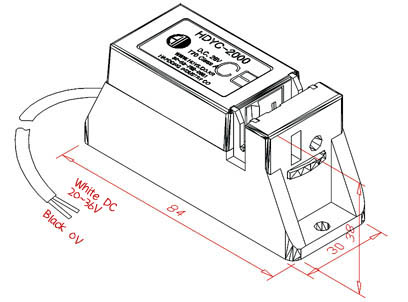

w:84 H:30 D:38

개요

종래의 합사기 및 Winding용으로 사용 중인 Cutter는 Cutting신호시 Cutting만하여 합사 중인 나머지

실들이 바닥으로 흘러내려 장력기에 다시 걸어야하는 문제점이 있고 Cutter의 생명인 날을 저가형으로

열처리만 하여 만들어져 날의 수명이 상당히 짧다. 또한 내부는 Solenoid만 장착하여 이상전압이나

장시간 전압 인가시 Solenoid에 열이 발생되어 파손되는 불량이 있었으나 본사에서 개발한

  HDYC-2000은 Cutting신호시에 실의 흘러내림을 방지할 수 있도록 Cutting과 Holding을 동시 작동
  시키며 칼날을 초경으로 만들어 영구적으로 사용이 가능하고 Cutter 내부에 보호회로가 내장되어
  어떠한 이상 전압에도 Solenoid를 손상시키지 않아 순간 전압만 인가하므로 전력의 손실이 없다.
  또한 유럽의 안전 마크인 CE를 획득하여 그 안전성을 증명하였다.

특징

◆ 칼날을 초경으로 영구적인 수명
◆ 결사 후 실을 잡아줌으로 실의 흘러내림을 방지

◆ COIL의 온도와 출력에 의한 설계

◆ 보호회로 내장으로 Solenoid 파손 방지

◆ 내수성 케이블 적용

특성표

형명 (Type)	단위 (unit)	HDYC-2000
정격전압 (Electrical Supply)	V	DC 20V ∼ 36V
정격전류 (Current Consumption)	mA	640mA
사용온도범위 (Operating Temperature)	℃	-20℃ ∼ +70℃
Temp. Class	-	T70
실의 굵기 (Yarn Count)	dtex	1100 dtex
Cutting 수명	-	200,000 보증
내충격 (Internal Impulse)	-	50G (500㎨)
내진동 (Internal Vibration)	-	내부 10 ∼50HZ
