정전 용량식 절사센서 (HDYS-102S/106S/816S/102D)

HDI
HAPDONG INDUSTRY


HDYS-102S		HDYS-106S

HDYS-816S		HDYS-102D

개요

일반적으로 위사 감지기는 접촉(touch)방식, 투·수광기를 이용한 광센서 방식 등으로 구분한다.
접촉식은 미세한 진동에도 영향을 받아 오작동을 일으키고 접촉되는 위사를 상하게 할 뿐만 아니라

저장력 프로세서에는 적용할 수 없는 문제점이 있다. 또 광센서 방식은 스판이나 필라멘트사의

감지기능이 떨어질 수 있으며 보푸라기가 발생되는 면사의 경우 보푸라기가 투·수광부에 흡착되므 로 감도가 저하되어 오동작을 일으킬 뿐만 아니라 위사나 트래버스바(travers var)가 정지되었을 때 에도 위사가 투광빔을 차단하면서 위사 감지신호가 입력되므로 오동작을 일으킬 수 있다. 압정소자 를 이용한 진동은 적용 기계 자체의 진동으로 오작동을 발생하고 소자가 약해 충격에 파손되는 단점 이 있다.

본사에서 국내 최초로 개발한 정전 용량식 위사 감지 센서는 이런 단점을 보완하여 접촉되는

헤드(head)를 비금속 재질인 세라믹으로 처리하여 위사의 접촉성 마모를 방지할 뿐만 아니라

비접촉으로도 정전 용량 값이 전달되도록 하고, 케이스 내부를 몰딩시켜 먼지, 주위온도 등 열악한

환경에 영향을 받지 않고 100% 기능을 발휘하며 설치도 용이한 특성을 가진다. 또한 출력 표시

램프와 감도 조정용 가변저항기는 케이스의 바깥으로 노출시켜 감도조정과 최초의 동작상태를

확인할 수 있는 이점도 있다.

특징

  ◆ 먼지,진동, 외부온도 등의 열악한 환경에 대해 안정
  ◆ 운전 중 감지 대상물 걸림 100%감지
  ◆ 접촉식, 비접촉식 감지 가능
  ◆ 감지 대상물에 따라 센서 감도를 조정할 수 있는 기능 부착

◆ 내환경 특성 우수로 안정적이므로 영구적인 수명

◆ 유지, 보수의 용이한 작업성

  ◆ 내수성 케이블 적용
  ◆ 경제성과 간편한 작업성
  ◆ PLC와의 접속에 적합

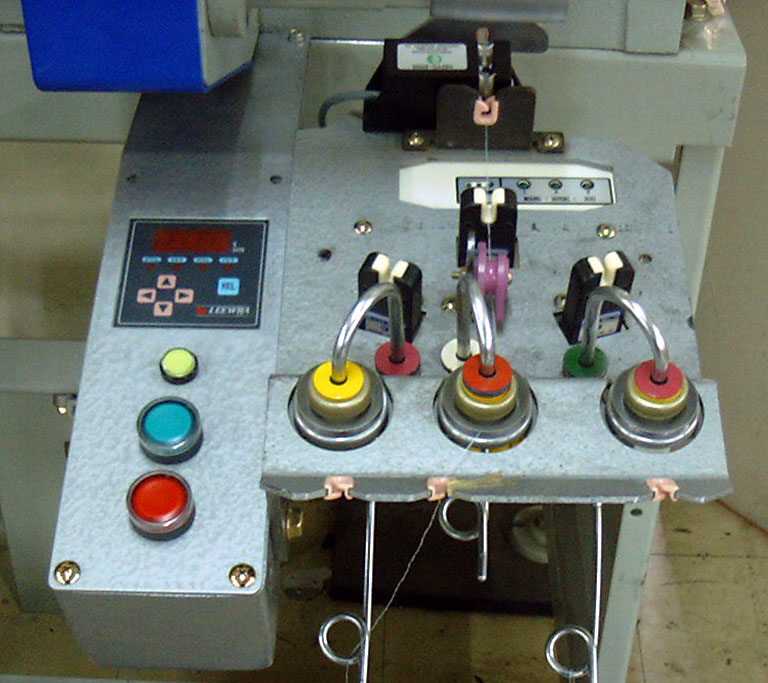

적용기계

용도

  ◆ 합사기, 와인더, 정경기,케이블링와인더
  ◆ 제직기, 연조기, 인테리기
  ◆ 카바링기, 정방기, 권선기
  ◆ 기타 섬유기계 및 산업기계에 적용

모든 물체의 감지가 가능하며 주적용 대상물로는

각종 실/COIL류/어망사류/금,은류/철사류/전선류/종이류/비닐류 등의 절사 감지 및 자동화시스템에 적용이 가능하다.

특성표(Specifications)

형명(types)	단위(unit)	HDYS-102S/106S/816S
정격전류(Rate Current)	mA	12V/2mA
공급전압(Supply Voltage)	V	DC 12V ∼ 24V
응답속도(Response Time)	sec	5㎲
사용온도범위(Operating temperature)	℃	-20℃∼ 85℃
검출거리(Detected Distance)	mm	1.5mm±10%
내진동(Vibration Resistance)	-	내부10 ∼ 55Hz
내충격(Shock Resistance)	-	50G (500㎨)

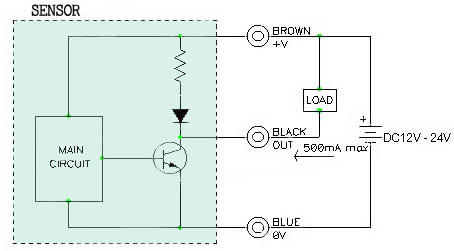

출력(Out Put)	-	T/R출력 NPN Open collector 최대 500mA
적용가능 디바이스(Application Device)	-	Cutter, Relay, Solenoid, Lamp, PLC

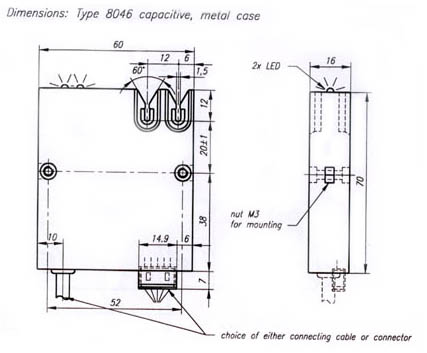

외형도(Dimensions)

HDYS-102S /106S

HDYS-816S

HDYS-102D

(단위/mm)

구분	Dim.A	Dim.B	Dim.C	Dim.D	Dim.E	Dim.F	Dim.G	Dim.H	Dim.J
HDYS-102S	73.7	12.0	Ø2.0	-	18.5	26.5	5.0	4.0	11.8
HDYS-106S	73.7	12.0	Ø6.0	-
HDYS-816S	88.5	22.0	Ø16.0	32.0
