포토식 절사센서 (HDRF-100)

HDI
HAPDONG INDUSTRY

개요

종래의 포토센서는 지금까지 포토 인트럽트 방식을 많이 사용했으나 공장 내의 먼지나 오물로 쉽게

더럽혀지고 청소하기가 곤란하며, 실이 끊어진 채로 그냥 걸려 있을 경우 오작동이 발생한다. 또한

공장내에 설치된 조명의 밝기에 민감하게 반응하는 단점이 있어 감도 조절을 수시로 하는 번거러움이

있고 투·수광부가 작아 감지 대상물을 정확한 위치에 맞추어야 하는 불편함이 있다.

이러한 포토센서의 문제점을 극복할 수 있도록 보완되어진 반사식 방법은 움직이는 감지 대상물만

감지하므로 걸림현상을 막을 수 있으며 감지 폭이 광범위하여 어떠한 위치에도 설치가 가능하다.

특히 케이스 내부에 몰딩이 되어 있어 물이나 오일 등에 안전하며 충격에도 강하다. 또한 투·수광부

전면에 외란 방지용 필터를 장착하여 주위의 조명에 영향을 받지 않으며 투·수광부가 평면이라

청소가 상당히 용이하다.

특징

용도

◆ 물, 오일, 먼지, 진동, 외부온도 등에 안전성

◆ 운전 중 감지 대상물의 걸림현상 100% 감지

◆ 감지폭이 넓어 설치가 용이함

◆ 내수성 케이블 적용

◆ PLC와의 접속에 적합

◆ 청소가 용이함

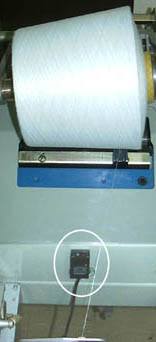

움직이는 모든 물체의 감지가 가능하며 주적용

대상물로는 각종 실/ COIL류/ 어망사류/ 금,은류/

철사류/ 전선류/ 종이류/ 비닐류 등의 절사감지 및

자동화 시스템에 적용이 가능하다.

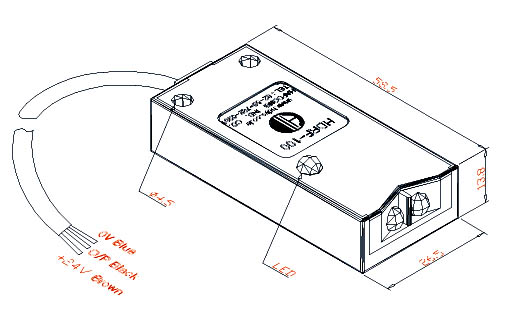

특성(Operating Parameters)

형명(Type)	단위(unit)	포토센서 (HDRF-100)
정격 전류(Current Consumption)	mA	approx. 25mA @ 24Vdc
정격 전압(Eletrical Supply)	V	+ 24Vdc 2V ripple
시작 응답 속도(Start Up Delay)	sec	10ms ∼2s
재 응답 속도(Reaction Time)	sec	5ms ∼2s
사용 온도 범위(Usage Temperature)	℃	+ 3℃ ∼50℃
검출 거리(Detector to Yarn Spacing)	mm	3mm ∼ 10mm
실의 굵기(Yarn Count)	denier	8 ∼5000 denier
사속(Yarn Speed)	m/min	〉35 m/min
내진동(Internal Vibration)	-	내부 10 ∼55Hz
내충격(Internal Impulse)	-	50G (500m/s^ 2)
동작 방식	-	적외선 반사 방식
검출 주파수	Hz	5Hz ∼ 500Hz

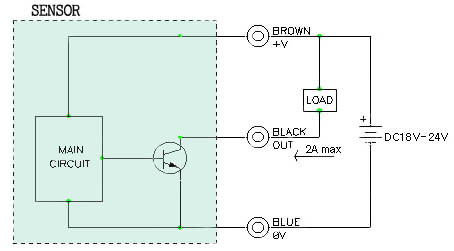

출력(Out Put)	-	NPN Open Collector 방식, 최대전류 2A
적용가능 디바이스(Application Device)	-	Cutter, Relay, Solenoid, Lamp, PLC
