Machine Vision System 사람의 눈으로 판단하는 것이 아닌 기계가 보는 것을 판단하는 장비를 지칭하는 것으로 기존의 사 람에게만 의존해 왔던 제품의 검사 방법에서 벗어 나 Camera 와 조명을 이용 영상 이미지를 포착 하여 제품의 불량, 흠집, 문자인식, 양품의 확인 등을 완벽하게 비교 분석하여 In-Line상에서 전 수검사가 가능하도록 한 SYSTEM을 말한다.
Machine Vision System 장점 •제품 검사의 무인화 실현 • 신속하고 오차 없는 정확한 품질검사 • 작업자 개개인의 숙련도 및 condition에 따른 제품검사의 신뢰성 개선
• 실시간 검사 &전수검사 가능 • 제품검사의 효율성 및 신뢰도 극대화 • 제품생산 및 품질의 편리한 DATA 관리 • 일정하고 정확한 품질의 유지
Machine Vision System 구성 MACHINE VISION의 용도에 따라 각각의 성능과 외형은 다르지만 대부분의 기본구성은 동일하다.
CCD 카메라 사람의 눈을 대신하여 대상물체 즉, 검사체의 이미지를 포착하는 카메라는 MACHINE VISION의 구성요소 중 가장 중요한 위치를 차지한다. 작업현장의 미세한 진동이나 외부충격에 의해 카메라의 위치가변동 되지 않도록 해야 하며 초점거리와 조리개의 값이 변하는 경우에도 올바른 검사가 이루어 지지 않으므로 카메라의 설치시 외부충격이나 작업현장의 미세한 진동의 영향을 받지 않도록 주의를 하여야 한다.

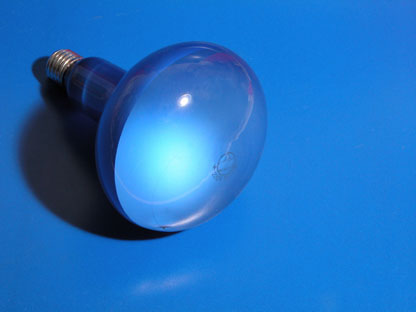

조 명 MACHINE VISION SYSTEM에서 카메라와 항상 한 조를 이루며 서로 밀접한 관계가 있다.
MACHINE VISION은 카메라가 대상물체를 잘 볼 수 있도록 일정한 밝기의 조명장치를 인위적 으로 설치 해 주어야 하며 한 번 고정된 카메라는 움직이지 않아야 하며 조명 또한 일정한 밝기 를 유지해야 한다.
본 체
카메라로 포착한 화상을 비교, 분석하여 검사체의 불량유무를 판단한다.
모니터 실시간으로 검사장면을 보여준다.
프로그램
대상물체의 화상의 크기, 선명도, 광량, 조명의 방식 등이 결정된 후에 이들을 토대로 프로그램 이 짜여진다. 카메라로 포착된 검사체의 원화상은 전처리 과정과 후처리 과정을 통하여 검사하 기에 가장 적합한 상태로 화상처리 되어지고 프로그램은 이를 바탕으로 여러 가지 검사과정을 거쳐 사용자가 원하는 형태의 출력을 내 보내게 된다.
구조물 카메라와 조명장치를 고정하기 위해서는 별도의 구조물(지지대)이 필요하다. 구조물은 작업 현장진동, 외부적인 충격을 피할 수 있는 곳에 설치를 해야 하며 공장의 바닥이나 벽, 천정 등에 설치하는 것이 카메라와 조명장치에 외부충격의 영향을 줄일 수 가 있다.
