Hall 근접스위치(HD-10-2DS)
|
|
|
|
|
개요 |
|
종래의 근접 스위치는 마이크로
스위치, 리미트 스위치 등의 기계적인 운동에 의한 것을 무접촉으로
검출대상물의 유무를 판별하는 것으로 고주파 발진형 근접
스위치가 주류를 이루고 있으나 전용기 및
단순 반복기에 대량으로 사용하기엔
가격적인 부담이 상당히 크다. 그러나 자석과 HALL 센서를 이용한
HALL 근접 스위치는 그 원리가 간단하며
불량들이 적고 응집속도가 매우 빠르다. 특히 가격이 기존의
고주파 발진형 근접 스위치에 보다
상당히 저렴하다. |
|
|
|
특징 |
|
◆ 각종 노이즈 내량을 높여 고신뢰성
확보
◆ 내환경 특성 우수로 안정적 장수명 사용
◆ 사용전원 DC 5V~24V의 폭넓은 범위
◆
유지보수의 간편한 작업성
◆ 내수성 케이블 적용
◆ 경제성과 간단한 작업성
◆ PLC와의
접속에 접합 |
|
특성표(Specifications)
|
|
형명(Type)
|
HD-10-2DS |
|
검출거리(Detecting
Distance)
|
5mm±10% |
|
전원전압(Supply Voltage)
|
DC 12~24v |
|
소비전류(Consumption
of Current)
|
10mA |
|
온도의 영향(Effect
of Temperature)
|
~25+70℃의 온도 범위에서 +20의
검출거리에
대하여 오차 20%이하,
PR08
Series : 오차 20%이하 |
|
제어출력(Control Output)
|
저항성 부하200mA, 유도성 부하
100mA |
|
절연저항(Insulation
Resistance)
|
50㏁이상 (DC500v 메가 기준) |
|
내충격(Shock Resistance)
|
500㎨(50G) X,Y,Z 각 방향 3회 |
|
표시등(Indicator)
|
동작표시(녹색) |
|
사용주위온도(Operation
Ambient Temperature)
|
-25~+70℃(단, 결빙되지 않는 상태) |
|
보존온도(Preservation
Temperature)
|
-30~+80℃(단, 결빙되지 않는 상태) |
|
사용주위습도(Operation
Ambient Humidity)
|
35~95%RH |
|
배선사양(Wiring Specifications)
|
3P,주문사양 |
|
중량(Weight)
|
40g |
|
|
|
|
외형도 |
|
|
|
|
|

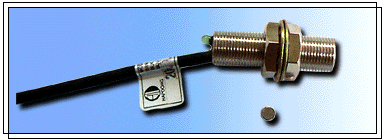

제품
설치예 |
|
|
|
|
|
