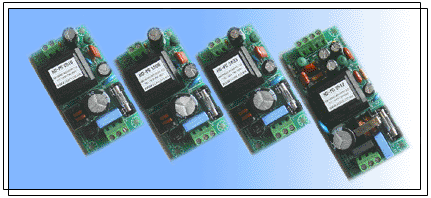

산업용 전기, 전자 및 섬유기계 전자부품을 개발 생산하고 있는 HDI에서는 가격대비 최고 성능의 SMPS를 개발하여 주문자의 요구에 맞게 공급 해 드리고 있습니다. 현재 중소기업 및 대기업에서도 사용되고 있는 저희 HDI의 SMPS는 품질과 가격 뿐 만아니라, 제품의 신뢰도 면에서 고객 여러분을 100% 만족시켜 드릴 것을 약속드립니다.

■ 제품의 장점
- 우수한 품질로 반영구적 사용.

- 日産제품과 비교 동등한 품질 및 저렴한 가격.

- Compact Size.

- 다양한 Application 지원.

- 철저한 사후관리 및 A/S.

AC INPUT (SINGLE OUTPUT)

Positive Output

Output Voltage (V)	Output Current (A)	Output Watts (5~8W)	Input Voltage (V)	Model	SIZE WxHxD (mm)
5	1.0		85~265	HD-PS 0510	45×25×84
8	0.8		′	HD-PS 0808	45×25×84
12	0.6		′	HD-PS-1206	45×25×84
15	0.47		′	HD-PS 1505	45×25×84
20	0.35		′	HD-PS 2003	45×25×84
24	0.3		′	HD-PS 2403	45×25×84

Negative Output

Output Voltage (V)	Output Current (A)	Output Watts (5~8W)	Input Voltage (V)	Model	SIZE WxHxD (mm)
5	1.0		85~265	HD-PS 0510N	45×25×84
8	0.8		′	HD-PS 0808N	45×25×84
12	0.6		′	HD-PS-1206N	45×25×84
15	0.47		′	HD-PS 1505N	45×25×84
20	0.35		′	HD-PS 2003N	45×25×84
24	0.3		′	HD-PS 2403N	45×25×84

AC INPUT (MULTI OUTPUT)

Output Voltage (V)	Output Current (A)	Output Watts (5~8W)	Input Voltage (V)	Model	SIZE WxHxD (mm)
5	0.68		85~265	HD-PD 0512M	45×25×102
12	0.15
12	0.45		′	HD-PD 1215M	45×25×102
15	0.15

외형도

◎ HD-PS TYPE

★ Weight : 63.4g

★ Tolerance : ±0.5

★ PCB t = 1.6

★ Dimension in mm

CN1	1	AC-IN
	2	NC
	3	AC-IN
CN2	1	OUTPUT A+
CN2	2	OUTPUT AVG

◎ HD-PD TYPE

★ Weight : 78.4g

★ Tolerance : ±0.5

★ PCB t = 1.6

★ Dimension in mm

CN1	1	AC-IN
	2	NC
	3	AC-IN
CN2	1	OUTPUT A+
	2	OUTPUT AVG
	3	OUTPUT B+
	4	OUTPUT BVG
