<특징>

본 검사장비는 휴즈 Box 제조공정에서 휴즈 및 릴레이의 삽입상태를 CAMERA를 이용하여 제품의 불량을 검출하여 불량 유출을 사전 차단하며, 기존 사람의 육안검사의 문제점을 보완하고, 양질의 제품만을 생산토록 하기 위하여 개발된 Vision 검사 장비입니다.

<검사대상>
휴즈와 릴레이

<검사항목>
-. 휴 즈 : 오삽, 미삽, 역삽
-. 릴레이 : 오삽, 미삽

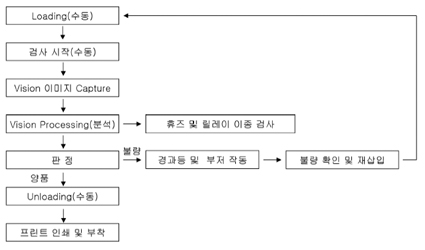

<검사흐름도>


<검사방식>
-. 휴즈는 Body 색상으로 이종 판별, 릴레이는 색상 및 문자 유무(형상 및 이치화)로
    이종 판별
-. 제품을 일정한 위치에 Loading시키지 않아도 Vision에서 일부 보정
-. 제품을 검사하고 양품인 경우 라벨을 인쇄하여 제품에 붙이고 불량인 경우 알람을
   통하여 작업자에게 인지시켜 부품 재 삽입 후 다시 검사
-. 검사 결과 양품이면 Model No., 검사 일시, Count등의 Data를 저장
-. 검사 결과 불량이면 불량 위치를 화면상에 표시해 주고, 기 등록된 양품 이미지와
    비교가 용이하도록 하여 어떤 부품이 삽입되어야 할지 작업자가 쉽게 인식토록함
-. 조명은 수명 연장을 위하여 검사 할 때만 발광하는 Strobe 방식을 채택
