Dolphine Series IEEE 1394 CAMERA
|
[Dolphin Series 특징]

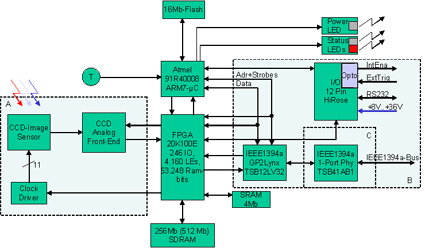

= Platform
=
|
|
|
-.
Compact한 외형의 Camera 타입
-. Megapixel 2/3“ b/w , color CCD
(F-145)
해상도 : 1392 x
1040
최대 15
frp/s
메모리 : 이미지 16장 저장 가능
-. Megapixel
1/1.8“ b/w, color CCD (F-201)
해상도 : 1628 x
1236
최대 11.75
fr/s
메모리 : 이미지 15장 저장 가능
-. 실시간 shading
correction 기능 내장(B/W)
-. 프래임을 가로, 세로로 변환 함에 따라 프레임 수 증가(True partial
scan)
-. 이미지 12 Bit 출력
-. 사용자 변환 LUT 제공
-. 다양한 함수들 – Gain, Brightness,
Contrast, Shutter
-. Triggering을 자유자제로 제어 가능
-. IEEE 1394 DCAM1.3 규격에 따라
100% 호환
|
| F-145B* |
**SXGA+ 1392 x 1040 pixel
progressive 2/3” SONY CCD
**Ext. async.
trigger/shutter 제공
**Manual gain +30 dB 까지 제어
가능
**Manual shutter (20μs to 4s) 제어 가능
**ADC : 8 bit output
**데이터 전송
16 bit output (10 bit data)
**True partial scan
(frame rate 증가)
**FIFO 16 frame buffers
내장
**Real Time shading correction 기능
**63 progr. Lookup Tables 가능
**Industrial IEEE 1394 Connector
**C-Mount
**Hirose
12-pin
**3 inputs, 3 outputs; 사용자 정의 셋팅 가능
|
| F-145C* |
**SXGA+ 1392 x 1040 pixel progressive
2/3” SONY color CCD
**Ext. async.
trigger/shutter제공
**Manual gain +24 dB 까지 제어
가능
**Manual shutter (20μs to 4s) 제어 가능
**ADC : 8 bit output
**데이터 전송
16 bit output (10 bit data)
**True partial scan
(frame rate 증가)
**FIFO 16 frame buffers
내장
**Color conversion에 의한 YUV 출력
**Color correction 기능 내장
**63
progr. Lookup Tables 가능
**Industrial IEEE 1394
Connector
**C-Mount
**Hirose 12-pin
**3 inputs, 3
outputs; 사용자 정의 셋팅 가능 |
| F-201B* |
**UXGA 1628 x 1236 pixel progressive
1/1.8” SONY CCD
**Ext. async.
trigger/shutter제공
**Manual gain +30 dB 까지 제어
가능
**Manual shutter (20μs to 4s) 제어 가능
**ADC : 8 bit output
**True
partial scan (frame rate 증가)
**2 x 2 Binning 기능 지원
(SVGA 형식)
**FIFO 16 frame buffers 내장
**Real Time shading correction 기능
**63 progr. Lookup Tables 가능
**Industrial IEEE 1394 Connector
**C-Mount
**Hirose
12-pin
**3 inputs, 3 outputs; 사용자 정의 셋팅 가능
|
| F-201C* |
**UXGA 1628 x 1236 pixel progressive
1/1.8” SONY color CCD
**Ext. async.
trigger/shutter제공
**Manual gain +24 dB 까지 제어
가능
**Manual shutter (20μs to 4s) 제어 가능
**ADC : 8 bit output
**데이터 전송
16 bit output (10 bit data)
**True partial scan
(frame rate 증가)
**H + V Binning (800x600)
**FIFO 16 frame buffers 내장
**Color conversion 에 의한 YUV 출력
**Color correction 기능 내장
**63
progr. Lookup Tables 가능
**Industrial IEEE 1394
Connector
**C-Mount
**Hirose 12-pin
**3 inputs, 3
outputs; 사용자 정의 셋팅 가능 |
|
|
